TWPN系列模块特别适用于现场点数比较少，信号类型少、比较分散的中小系统场合。支持Profinet总线协议，西门子200SMART、1200、1500、300、400等系列PLC，也可以作为菲尼克斯、力士乐、支持Profinet主站的DCS或者CODESYS等系列产品的从站IO使用。
产品资料下载：
1、百度网盘链接：
链接：https://pan.baidu.com/s/1lSiMZdBJrksArGOokQRwqA
提取码：ildv

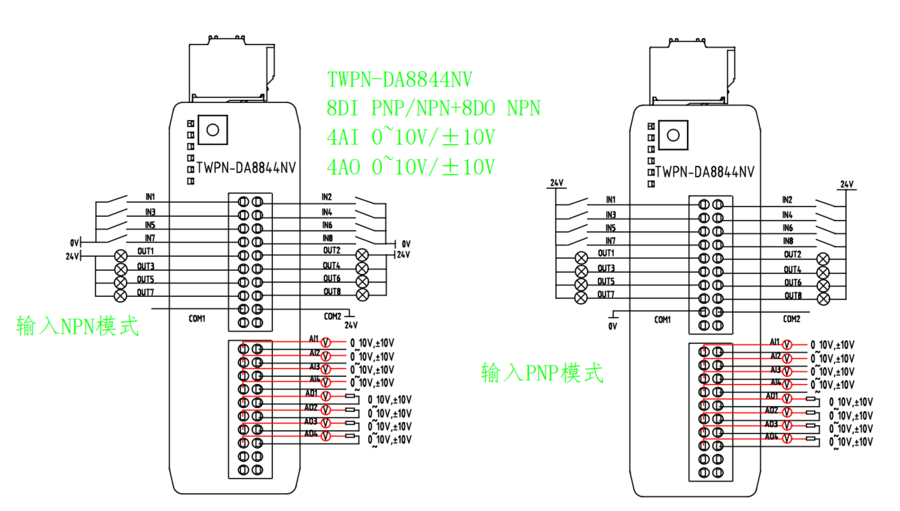

模块接线图：
产品参数：
产品描述 | 订货号 |
总线协议 | Profinet | TWPN-DA8844NV |
IO参数 | 8DI PNP&NPN/8DO NPN,4AIO 0-10V/±10V |
Profinet接口参数 |
支持从站数 | 根据主站（西门子smart200支持8个从站，S71200支持16个从站，S71500支持128个从站）
其他profinet主站，如：博世力士乐、菲尼克斯、CODESYS、库卡机器人、ABB机器人等 |
数据传输介质 | Ethernet CAT5 电缆 |
连接方式 | 2*RJ45 |
传输速率 | 100Mb/s |
传输距离 | 100m（站站距离） |
电气隔离 | 有 |
拨码开关 | 默认为0，固件升级模式详见说明书 |
额定电压 | 24VDC |
环网冗余 | 支持 |
扫描周期 | <3ms |
PN接口数量 | 2 |
PN接口功能 | 以太网交换机 |
断网自恢复 | <3S |
数字量输入输出参数 |
输入信号类型 | PNP | NPN |
输入额定电压 | 24V DC（±20%） | 0V DC（±3V） |
输入逻辑1信号 | 15～30V | 0～3V |
输入电流 | 3mA |
输入输出隔离耐压 | 500V |
输入输出隔离方式 | 光耦隔离 |
输出信号类型 | NPN |
输出额定电压 | 24V DC（±20%） |
驱动电流 | 500mA |
故障保护 | 短路保护、短路报警、超温保护 |
负载类型 | 阻性负载、感性负载 |
| 模拟量输入输出参数 |
| 输入输出信号类型 | 0-10V/±10V输入单端 |
| 分辨率 | 16bit |
转换时间 | 1ms |
满量程范围（数据字） | -27648～+27648 |
输出信号精度 | ±0.1% |
模块通道指示灯 | 绿色LED灯 |
尺寸（长宽高） | 93*32*122mm |
重量 | 约150g |
防护等级 | IP20 |
工作温度 | -10～70℃ |
存储温度 | -20～80℃ |
相对湿度 | 95 %，无凝结 |
认证 | CE |
