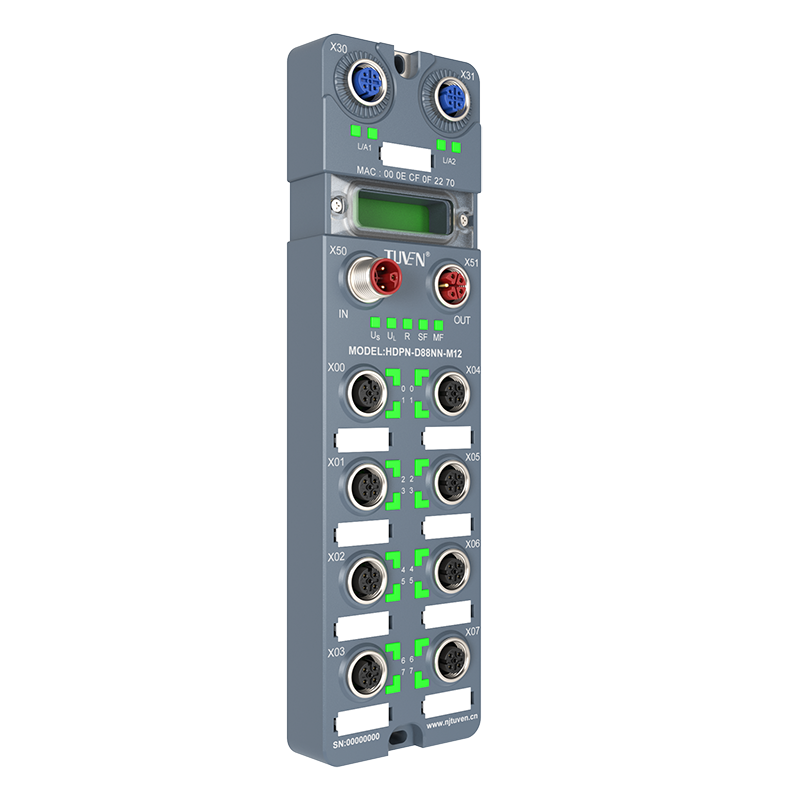

HD系列IP67防护等级远程IO模块是本公司推出的基于自主研发的总线通用远程IO模块，
具有防护等级高，适合现场安装，结构牢固，操作简单等特点。
模块通信接口支持PROFINET总线协议，集成的2口交换机方便构建线性扑拓结构。
产品资料下载：
百度网盘链接：
链接：https://pan.baidu.com/s/1lSiMZdBJrksArGOokQRwqA
提取码：ildv

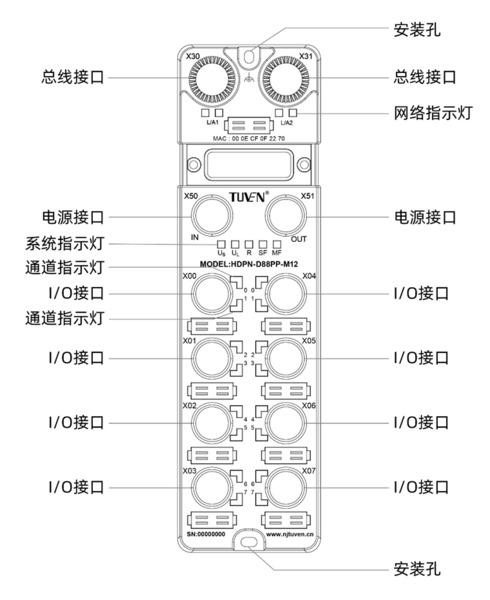

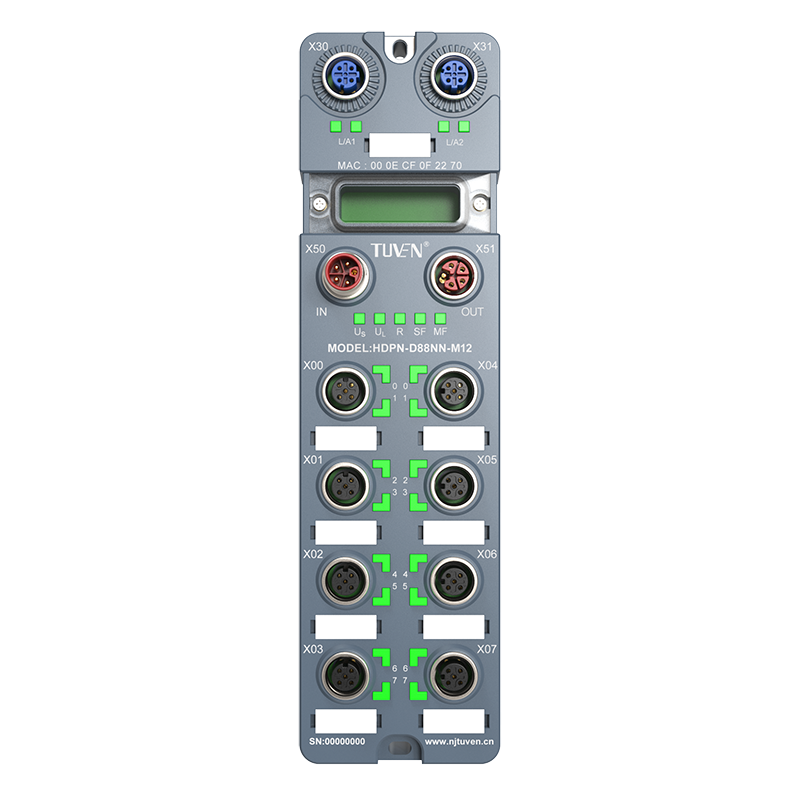

模块结构图：

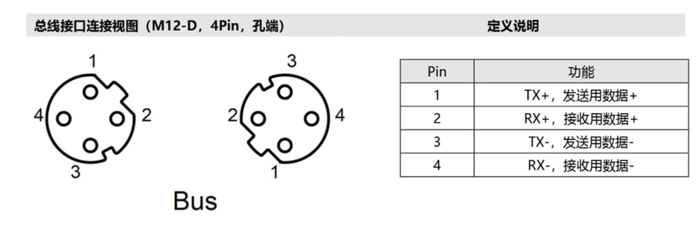

模块总线接口定义：

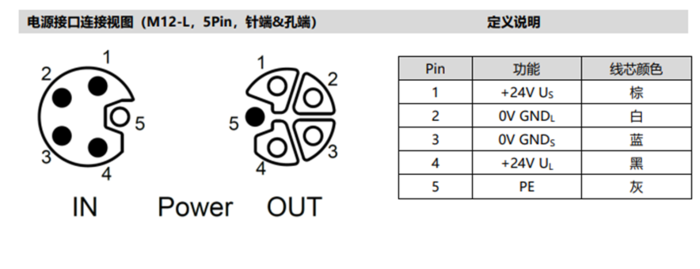

电源接口定义：

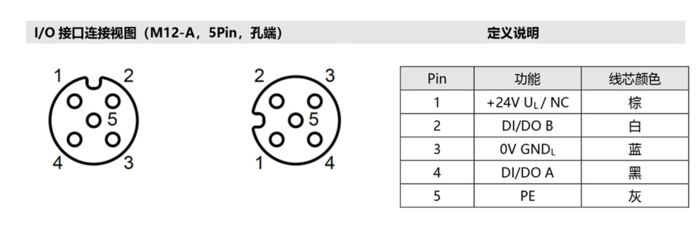

IO接口定义：
注：相关M12航空插头及线缆请联系图稳自动化销售配合选型。
产品描述
| 订货号 |
总线协议 | Profinet | HDPN-D88NN-M12 |
IO参数 | 8DI+8DO NPN 0.5A |
Profinet接口参数 |
支持从站数 | 根据主站（西门子smart200支持8个扩展，S71200最少支持16个扩展，S71500最少支持128个扩展） |
总线接口 | 2×M12-D，4Pin，孔端，蓝色 |
数据传输介质 | Ethernet CAT5 电缆 |
传输速率 | 100Mb/s |
传输距离 | 100m（站站距离） |
电气隔离 | 有 |
IO接口参数 |
| 输入接口 | 8×M12-A，5Pin，孔端 |
| 输入信号类型 | NPN |
| 输入额定电压 | 0V DC（±3V） |
| 输入逻辑1信号 | 0～3V |
| 输入逻辑0信号 | 15～30V |
| 输入电流 | 3mA |
| 隔离耐压 | 500V |
| 隔离方式 | 光耦隔离 |
输出接口 | 8×M12-A，5Pin，孔端 |
输出信号类型 | NPN |
输出额定电压 | 0V DC（±3V） |
驱动电流 | 0.5mA |
故障保护 | 短路保护、短路报警、超温保护 |
负载类型 | 阻性负载、感性负载 |
隔离耐压 | 500V |
隔离方式 | 光耦隔离 |
技术参数 |
电源接口 | 2×M12-L，5Pin，针端&孔端，红色 |
拨码开关 | 固件升级，升级模块四个拨码拨全部拨ON |
额定电压 | 24VDC |
US 总电流 | Max：16A |
Us总消耗(系统功耗) | 80mA |
UL总电流 | Max：16A |
UL消耗电流 | 20mA +传感器供应电流 +负载输出电流 |
GNDS与GNDL间电气隔离 | 是 |
扫描周期 | <3ms |
PN接口数量 | 2 |
PN接口功能 | 以太网交换机 |
断网自恢复 | 3S |
通道指示灯 | 绿色LED灯 |
尺寸 | 约221*63*30.4mm（长宽高） |
重量 | 约390g |
防护等级 | IP67 |
工作温度 | -10～70℃ |
存储温度 | -20～80℃ |
相对湿度 | 95 %，无凝结 |
认证 | CE |
