3路485转profinet
分享到:

3路485转profinet

1、体积小,长宽高仅93*32*122mm

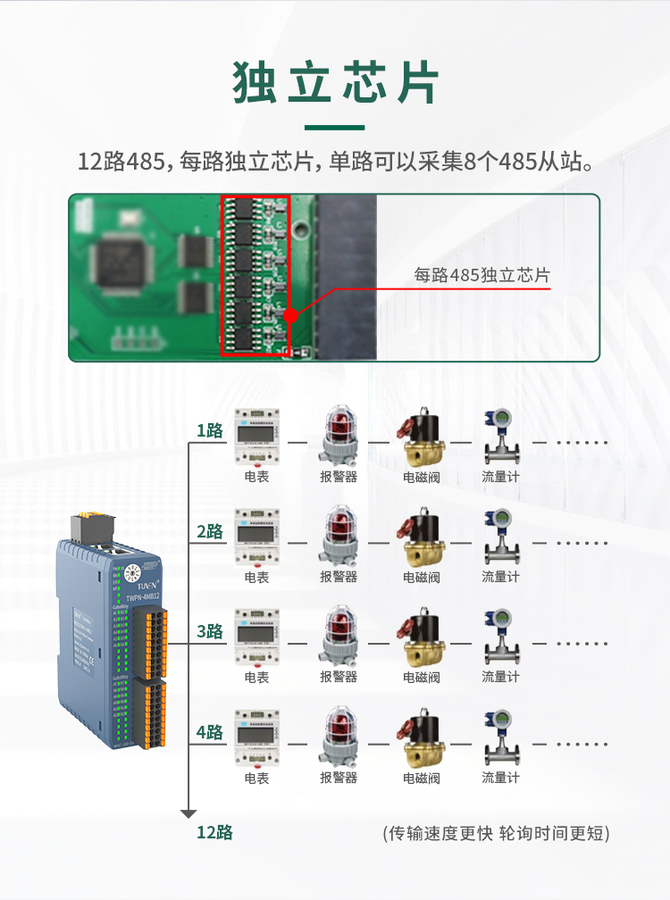

2、产品系列3路、6路、12路独立485设计
3、每路独立设计,速度快,互不干扰
4、可插拔端子,方便维护
5、远程固件升级
6、采用profinet协议专用芯片,非软协议栈方式
7、以太网模块带双网口,交换机功能
8、标准35mm导轨安装
型号: TWPN-4MB3
品牌: TUVEN
总线: Profinet
产品详情

TWPN系列Modbus485转Profinet网关是由图稳自动化自主研发的高速度、多独立485通道的高性能网关。

有独立的3通道、6通道、12通道数,该网关实现了MODBUS转PROFINET功能,能够实现MODBUS接口仪表、

变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400、S7200SMART等PROFINET

网络系统,是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET从站,在串口一侧物理接口是RS-485,支持MODBUS/RTU主站。

3路485转Profinet网关分为一般隔离TWPN-4MB3和强隔离TWPN-4MB3S两款。

其中强隔离TWPN-4MB3S在电源端进行了隔离,另外485芯片具有高共模瞬态抗扰度:±150kV/μs(典型值);带有限流驱动器和热关断功能;开路、短路和空闲总线失效保护等功能。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅(SiO2)绝缘栅隔离,能够承受高达 5000VRMS(60s)的电气隔离以及具有±150kV/μs 的典型 CMTI 性能。绝缘栅阻断了逻辑侧与总线侧的地环路,有助于降低具有较高地电势差的端口间干扰,确保数据的正确传输。

强隔离TWPN-4MB3S适用于现场布线复杂,强电弱电混合一起走线以及信号干扰比较强的场合。

产品资料下载:

1、百度网盘链接:

链接:https://pan.baidu.com/s/1lSiMZdBJrksArGOokQRwqA

提取码:ildv

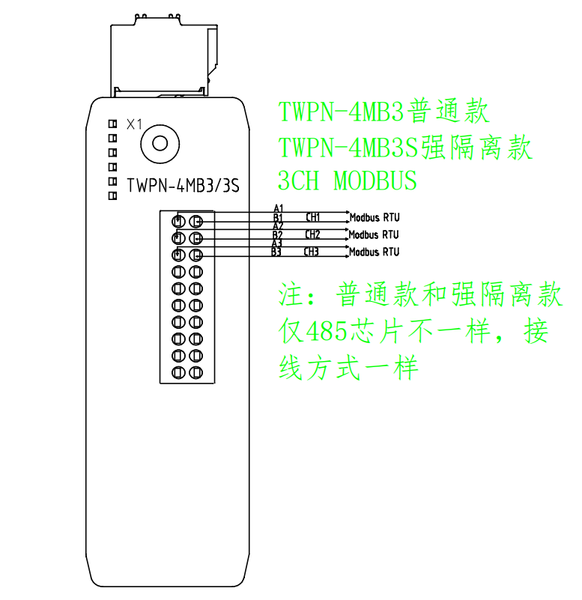

模块接线图:

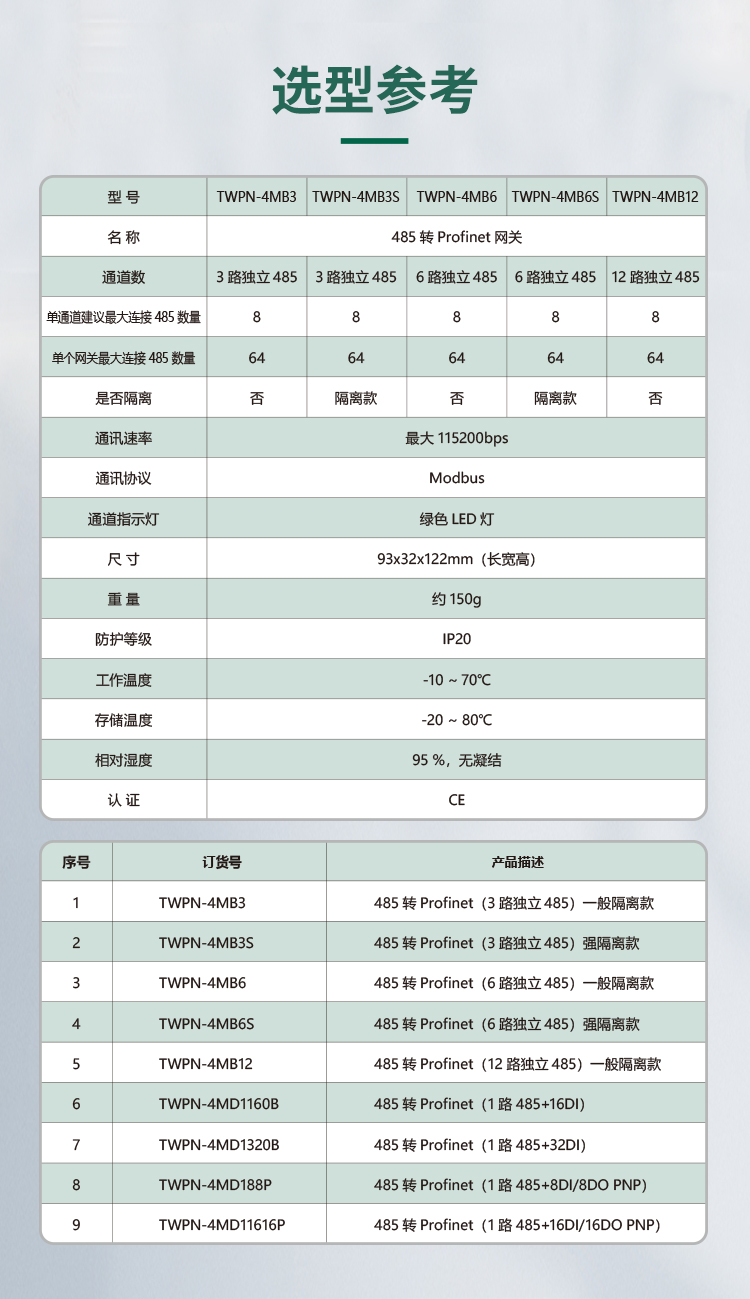

产品参数:
