产品详情
4AI+4AO电压-EC
分享到:

4AI+4AO电压-EC

1、体积小,长宽高仅93*32*122mm
2、点数集中,模拟量4点输入+4点输出0~10V/±10V
3、可插拔端子,方便维护
4、可通过TYPE-C接口远程固件升级
5、采用EtherCAT专用协议芯片,非软协议栈方式
6、标准35mm导轨安装
7、采用TI、ADI品牌模拟芯片
8、IO信号种类多,数字量,模拟量,温度,脉冲,计数,称重等
型号: TWEC-A44V
品牌: TUVEN
总线: EtherCAT
产品详情

TWEC系列模块特别适用于现场点数比较少,信号类型少、比较分散的中小系统场合。

支持EtherCAT总线协议,可作为倍福、欧姆龙、基恩士、汇川、台达、信捷、禾川、雷赛、

CODESYS软件平台、支持EtherCAT主站的板卡(如凌华、研华)等等从站使用。

产品资料下载:

百度网盘链接:

链接:https://pan.baidu.com/s/1lSiMZdBJrksArGOokQRwqA

提取码:ildv

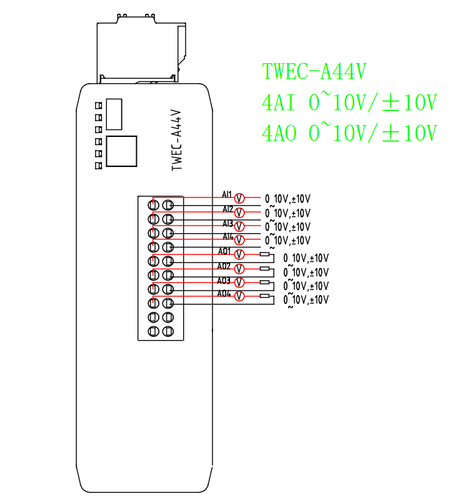

模块接线图:

产品参数:

产品描述

订货号

总线协议

EtherCAT

TWEC-A44V

IO参数

4AI+4AO 0~10V/±10V

EtherCAT接口参数

支持控制器品牌

倍福、欧姆龙、基恩士、汇川、台达、信捷、禾川、雷赛、CODESYS软件平台、支持EtherCAT主站的板卡(如凌华、研华等)

数据传输介质

Ethernet CAT5 电缆

连接方式

2*RJ45

传输速率

100Mb/s

传输距离

100m(站站距离)

电气隔离

有

拨码开关

默认为0,具体使用方法详见说明书

额定电压

24VDC

扫描周期

<3ms

EC接口数量

2

断网自恢复

<3S

模拟量输入输出参数

输入输出信号类型0~10V/±10V
分辨率16bit

转换时间

1ms

满量程范围(数据字)

-32768~+32767

输出信号精度

±0.1%

模块通道指示灯

绿色LED灯

尺寸(长宽高)

93*32*122mm

重量

约150g

防护等级

IP20

工作温度

-10~70℃

存储温度

-20~80℃

相对湿度

95 %,无凝结

认证

CE
